При отсутствии включения агрегата при работе релейного модуля, сначала замерьте показатели напряжения. Воспользуйтесь вольтметром: допустимый диапазон – 210–230 В. Снижение до 190 В и менее блокирует запуск.
Выключите питание на 5–10 минут. За это время термозащита остынет и сбросит ошибку. Многократные щелчки сигнализируют о проблемах с пусковым элементом. Замерьте сопротивление цепи: допустимое значение – 20–60 Ом.
Осмотрите реле на предмет повреждений. Подгоревшие контакты или трещины требуют замены. В системах с цифровым управлением осмотрите контроллер: почерневшие микросхемы или вздутые конденсаторы недопустимы.
При отсутствии явных дефектов измерьте давление хладагента. Утечка или засор капилляра блокируют работу. Значение вне диапазона 0.4–0.7 атм указывает на неисправность.
Убедитесь в стабильности питания. Проверьте вольтаж на контактах. Оптимальное значение – 220 В ±5%. При падении ниже 190 В компрессор не запустится.
Проверьте сопротивление обмоток. Корректное значение – 20–60 Ом. Бесконечное сопротивление означает обрыв.

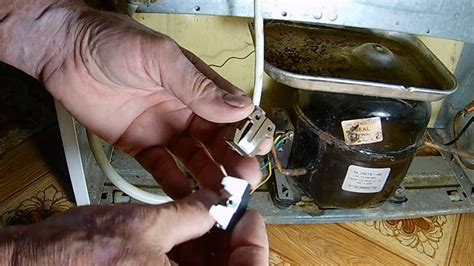

Диагностируйте стартовый блок. Характерный звук без запуска – признак поломки. Почернение контактов – явный дефект.
Убедитесь в отсутствии потерь фреона. Недостаточное давление блокирует запуск. Пятна масла указывают на повреждение.
Проанализируйте терморегулятор. Принудительно подайте сигнал. Если агрегат заработал, замените датчик.
Для диагностики используйте мультиметр. Замерьте напряжение на контактах.
| Контакты | Ожидаемое значение (В) | Допустимое отклонение (±В) |
|---|---|---|
| Основная катушка | 200–250 | 5 |
| Стартовая катушка | 210–230 | 15 |
При нулевых показателях диагностируйте:
Если значения вне нормы, установите новый модуль. Инструкции на официальном сайте.
Замерьте параметры катушек: исправная обмотка – 10–50 Ом. Ошибки в измерениях требуют замены.
Проверьте модуль без платы управления. Ошибка при прямом подключении требует замены.
Убедитесь в целостности кабелей: разрыв в линии между реле и мотором провоцирует аварийные остановки.
Проверьте параметры обмоток измерителем:
Нормативные показатели для исправного мотора:
При несоответствии или отсутствии контакта – мотор неработоспособен.
Проверки второго уровня:
Тест на межвитковое замыкание:
Отключите питание и снимите кожух. Примените тестер для замера сопротивления.
Проверьте изоляцию. Корректная изоляция – от 1 МОм. Дополнительная информация в обслуживание холодильников в москве.
Если обнаружены повреждения – необходим новый мотор. Если все в порядке, ищите причину в смежных компонентах.
Проверьте параметры модуля. Несоответствие данным – признак поломки.
Замерьте входящее напряжение. Нет напряжения – требуется проверка питания.
Изучите поверхность соединений. Темные пятна – необходим ремонт.
Протестируйте термоэлемент. Изменение при нагреве – норма.
Снимите питание с пусковой катушки и используйте прямое подключение. Стабильная работа – вина защиты.
Проверьте конденсатор. Падение характеристик – фактор нестабильности.
Проверка рабочих показателей. Снижение параметров – указывает на потерю хладагента.
Поиск мест утечки. Осмотр соединений – следы масла.
Проверка капилляра. Ледяная пробка – симптом засора.
Контроль функционирования. Тепловая защита – при засоре.
Анализ осушителя. Разница температур – признак загрязнения.
Отсоедините прибор от питания, демонтируйте крышку терморегулятора. Проверьте соединения на окисление – зачистите мелкой шкуркой при необходимости.
Используйте мультиметр как омметр: установите провода на клеммы устройства. Если нет сигнала при минимальном значении, деталь требует замены.

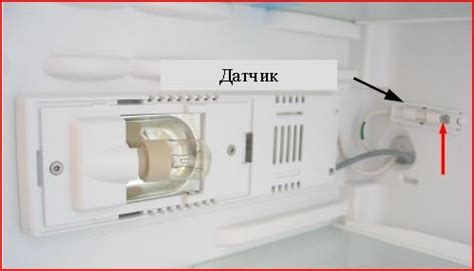

Для проверки датчиков проверьте показания в нагретом и охлаждённом состоянии. Эталонные значения при +5 – в пределах 10 кОм, при -10°C – 15-25 кОм. Отклонение свыше трети говорит о неисправности.
Исследуйте кабели от датчиков к контроллеру. Короткое замыкание вызывает сбои устройства.
Установите новый датчик, если контакты не смыкаются в комнате. Чтобы убедиться в диагнозе используйте эталонный датчик.
